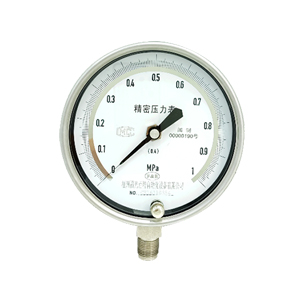

FBY-H系列精密压力表

该系列压力表主要用于校验工业普通压力表也可在工艺现场测量对铜合金和合金结构无腐蚀性，非晶体，非凝固介质的压力，压力表采用带宝石轴承的精密传动机构，测压弹性元件经特殊工艺处理。性能稳定可靠，能确保精确的指示精度。压力表内部充灌阻尼液，可做抗震压力表使用。压力表带有零位调节装置，若发现指针有轻微的偏离零位时，可调节调零装置使指针指向零位即可，不影响其的测量精度。

仪表由测量系统、指示部分和表壳部分等组成。

测量系统一由接头、弹簧管和齿轮传动机构等组成。

在被测介质的压力作用下，使弹簧管的末端(自由端)相应地产生位移，借助连杆组带动齿轮传动机构中的扇形齿轮产生角位移，而使齿轮轴得以偏转传给指示部分。

指示部分：由分度盘、镜面(YB-201型不带镜面)和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。

表壳部分：由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用的调零装置，以保持零值和读数的准确性。
