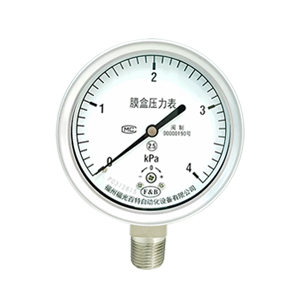

FBY-E系列膜盒压力表

膜盒压力表参照普通膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压力表。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种流体介质的微压和负压。

仪表由测量系统(包括法兰接头、波纹膜片)、传动机构(包括连杆。齿轮传动机构)，指示部件(指针和度盘)和外壳(包括表壳和衬圈，玻璃)等组成。

仪表的作用原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拨杆齿轮传动机构的传动并予放大，由固定于齿轮上的指针逐渐被测值在刻度盘上指示出来。
